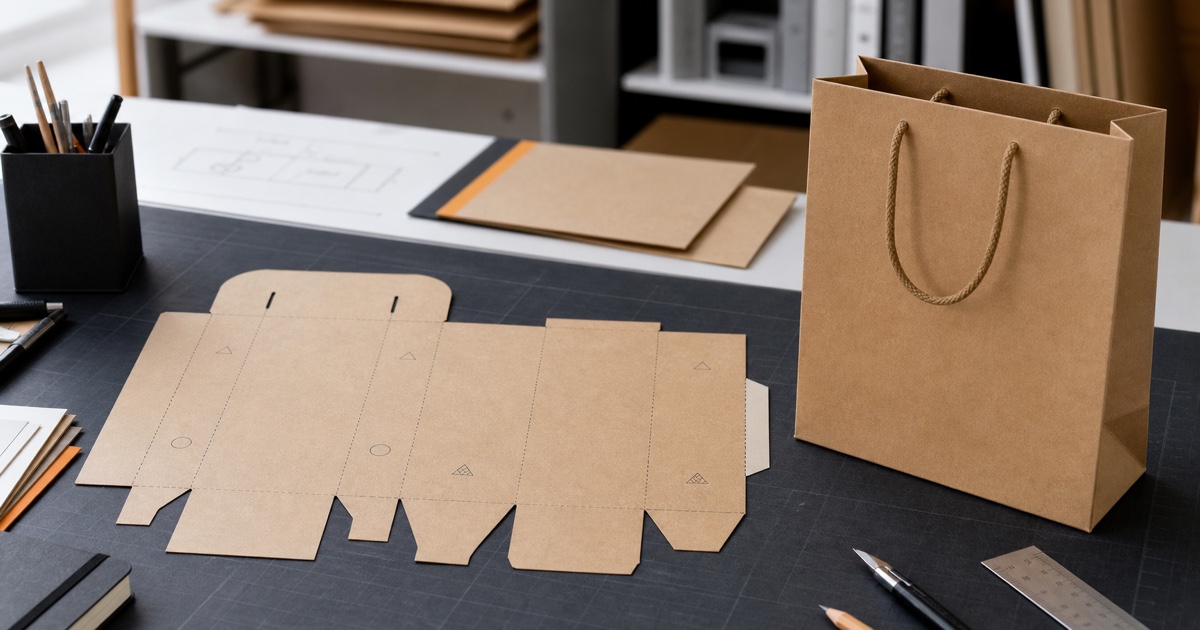

Бумажный пакет проектируется на развёртке, где рядом находятся лицевая и задняя панели, боковины, дно, клапаны и зона склейки. В плоском файле они выглядят как единая сложная фигура, но после сборки части поворачиваются и перекрывают друг друга.
Не рисуйте развёртку самостоятельно по размеру готового пакета. Возьмите производственный шаблон выбранной конструкции и разместите дизайн поверх него на отдельных слоях.
Выберите пакет и рассчитайте заказ
Разберите шаблон по зонам
Сначала подпишите копию шаблона: лицо, оборот, левая и правая боковины, верхний подворот, дно, клапаны и склейка. Отметьте направление верха на каждой панели.
Технический контур должен оставаться неизменным. Масштабирование или перемещение отдельных линий меняет конструкцию и может сделать сборку невозможной.
Размещайте главный дизайн на лицевой панели
Логотип, заголовок и ключевое изображение держите внутри безопасной зоны лица. Не рассчитывайте, что изображение точно совместится через угол пакета: сгиб и объём дают небольшое смещение.
На боковинах лучше использовать самостоятельный фон или элементы, которым не требуется точное продолжение. Проверьте ориентацию оборота после сборки.
Сгибы, дно и склейка
Мелкий текст, QR-коды и тонкие рамки не ставят на линии сгиба. В зоне дна дизайн частично уходит под пакет и воспринимается фрагментами.
Зона склейки должна оставаться технологичной: краска, ламинация или декоративный эффект могут влиять на соединение. Конкретные ограничения указывает производство в шаблоне.
Ручки и верхний подворот
Отверстия, люверсы, ленты или шнуры занимают место в верхней части. Оставьте вокруг них запас, чтобы крепление не перекрыло логотип и не прошло через мелкий текст.
Если ручки завязываются внутри, проверьте, не попадает ли узел на важный элемент. Изображение на верхнем подвороте после сборки может оказаться частично внутри пакета.
Вылеты и специальные эффекты
Фоновая заливка должна доходить до требуемых вылетов по внешнему контуру развёртки. При этом технические линии не печатают: их держат на отдельном слое и не смешивают с дизайном.
Белила, фольга, лак или тиснение готовят отдельными векторными слоями по правилам производства. Их нельзя обозначать только визуальным цветом в общей картинке.
| Зона | Что не размещать рядом |
|---|---|
| Сгиб | Мелкий текст и тонкие рамки |
| Склейка | Эффекты без согласования |
| Отверстия ручек | Логотип и QR-код |
| Дно | Основное сообщение |
Соберите прототип
Распечатайте уменьшенную развёртку, вырежьте её, согните и склейте. Прототип покажет, где оказываются панели, правильно ли ориентирован текст и не пересекает ли логотип угол.
Для окончательной проверки используйте PDF в фактическом масштабе и приложите JPEG собранного вида или простой 3D-превью только как подсказку, не как производственный файл.
Чек-лист перед отправкой
- использован актуальный шаблон выбранного пакета;
- подписаны все панели и их ориентация;
- технический контур не изменён;
- логотип находится внутри безопасной зоны;
- сгибы, склейка и дно учтены;
- вокруг ручек оставлен запас;
- спецэффекты вынесены на отдельные слои;
- бумажный прототип собран;
- финальный PDF не содержит печатных линий шаблона.
Конструкции доступны на странице бумажных пакетов, а один из вариантов материала — на странице белых крафтовых пакетов. Общие правила файлов приведены в разделе требований к макетам; точную развёртку нужно запросить под выбранный размер и способ сборки.
